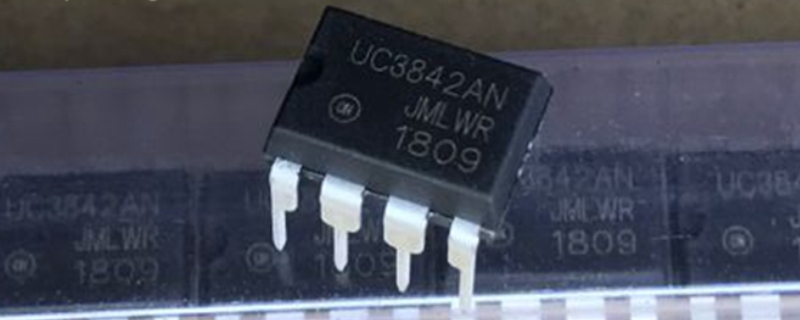

3842电源管理芯片8个引脚说明

3842电源管理芯片8个引脚说明

1、1号引脚为误差放大器的输出端,它通过与2号引脚之间接有的阻容元件反馈网络,控制误差放大器的增益;

2、2号引脚为误差放大器的反相输入端,它的作用是采样反馈的输入,通过对输出电压采集后输入到此引脚,通过比较之后调整输出脉宽控制输出电压或者电流

3、3号引脚为电流检测输入端,它通过采集串接在开关管回路中电流采样电阻的电压,才检测流过开关管的电流。当电流升高时,采样电阻上的电压升高,当上升到一定值时(1V)芯片会关断输出,保护开关管及其他外围电路;

4、4号引脚为内部振荡器的定时端,通过此引脚外接的阻容元件的参数,改变芯片的振荡频率。使用时定时电阻连接此引脚后接地,定时电容连接此引脚后,另一端连接到基准电压;

5、5号引脚为接地端;

6、6号引脚为驱动外部开关管的信号输出端,这个引脚为驱动信号输出,用来控制外接开关管的导通与截止,芯片内部为三极管构成的图腾柱结构,这样可以有效提高驱动能力;

7、7号引脚为供电端;

8、8号引脚为芯片内部电压基准输出端,它可以输出5V的基准电压,可以给外部电路提供电压基准,并且有一定的带负载能力,可以给外部电路中的小功率元件供电。
