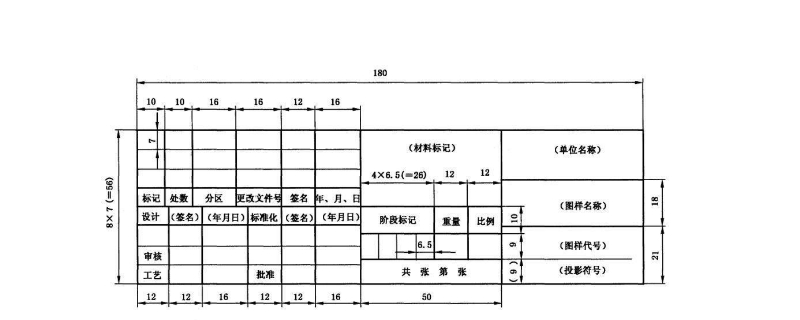

机械制图标题栏尺寸为180X56mm。标题栏的文字方向应为看图方向,标题栏的外框为粗实线,里边是细实线,其右边线和底边线应与图框线重合。
为了便于图样管理和交流,国家技术监督局发布《技术制图》《机械制图》国家标准,对制图做出了一系列统一规定。国标对标题栏的基本要求、内容、尺寸与格式都作了明确的规定,规定标题栏一般由更改区、签字区、其他区、名称及代号区组成,也可按实际需要增加或减少。
机械制图优先采用A类标准图纸:A类主要有:A0(1189mm×841mm)、A1(841mm×594mm)、A2(594mm×420mm)、A3(420mm×297mm)、A4(297mm×210mm)、A5(210mm×148mm)等11种规格。
